奥伟登(奥林巴斯)CKX53倒置显微镜荧光升级四色电动LED荧光模块光源附件CKX-BGYR-E

一、产品概述

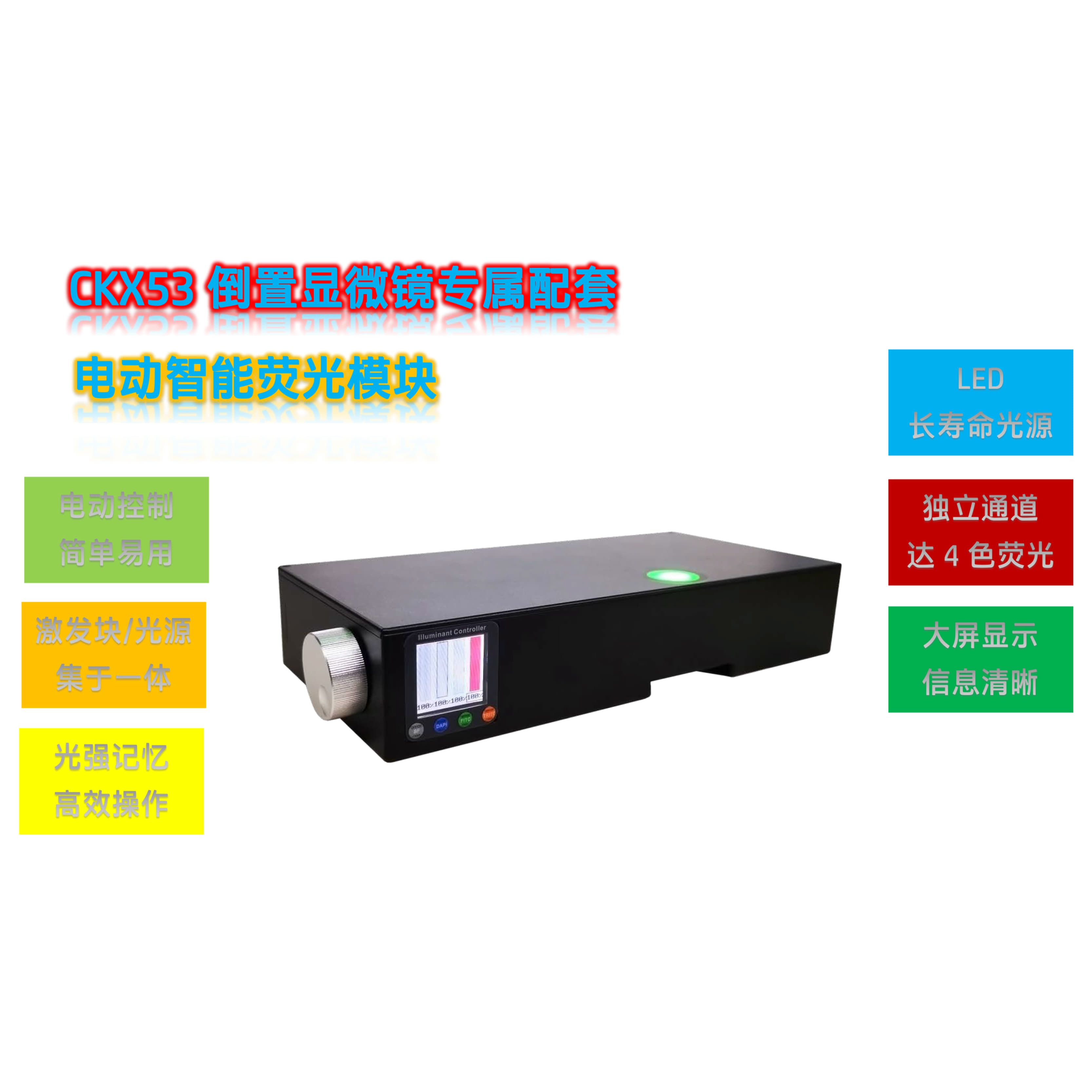

CKX-BGYR-E型LED倒置荧光模块是专为奥林巴斯OLYMPUS CKX53倒置生物显微镜开发的四色荧光升级附件，将B通道（FITC/GFP）、G通道（TRITC/Cy3）、Y通道（mCherry）、R通道（Cy5）大功率LED激发光源、各通道独立窄带滤光片组与多片聚光透镜集成于一体，并采用电动控制通道切换。无需改装主机、无需更换整机，一台模块即可实现绿色、橙红色、红色、远红色多通道荧光观察，适用于FITC、GFP、Alexa Fluor 488、TRITC、Cy3、Rhodamine、mCherry、RFP、tdTomato、DsRed、Cy5、Alexa Fluor 647等多种荧光蛋白与探针的成像，即装即用、通道切换便捷，是多色荧光成像实验的常用配置。

二、产品特点

1. 四色独立荧光通道：针对所选波段匹配高品质带通滤光片，各通道独立、信号纯净、背景低，多色成像串扰小；

2. 大功率LED冷光源配合多片透镜高效聚光，光强高、光斑均匀，且发热低、光毒性小，可减少荧光淬灭，支持长时间连续观察；

3. 电动智能控制：按键即可快速切换荧光通道，1.44英寸彩色大屏以方柱与百分比数值清晰显示各通道状态与光强，并带光强记忆，切换通道无需二次调节；

4. 光强1-100%线性可调、数字显示，支持软件控制与协议通讯联动控制，重复实验参数保持一致；

5. 可控风扇主动循环风散热，低风噪、低震动，光源使用寿命超过30000小时；模块化结构紧凑、内陷安装，不影响明场等原有观察模式，即开即用、无须预热、无汞环保、维护成本低。

三、核心参数（参数名｜数值｜单位）

适配显微镜型号｜奥林巴斯CKX53倒置生物显微镜｜

荧光通道数｜4｜通道

B通道激发波长（中心/带宽）｜480/30｜nm

B通道发射波长（中心/带宽）｜535/40｜nm

G通道激发波长（中心/带宽）｜540/40｜nm

G通道发射波长（中心/带宽）｜605/55｜nm

Y通道激发波长（中心/带宽）｜560/40｜nm

Y通道发射波长（中心/带宽）｜635/60｜nm

R通道激发波长（中心/带宽）｜635/30｜nm

R通道发射波长（中心/带宽）｜692/40｜nm

适配荧光探针｜FITC、GFP、Alexa Fluor 488等绿色荧光探针、TRITC、Cy3、Rhodamine等橙红色荧光探针、mCherry、RFP、tdTomato、DsRed等红色荧光探针、Cy5、Alexa Fluor 647等远红荧光探针｜

光源类型｜大功率LED｜

光源使用寿命｜>30000｜h

光强调节｜1-100%线性调节，数字显示｜

观察方式｜明场/荧光｜

通道切换方式｜电动控制｜

光强记忆｜支持｜

控制方式｜按键/软件/协议通讯联动｜

散热方式｜可控风扇循环风冷｜

主体尺寸｜264×131×48｜mm

供电｜DC 12V/2A｜

壳体材质｜铝合金｜

净重｜约2｜kg

四、检测对象/解决的问题

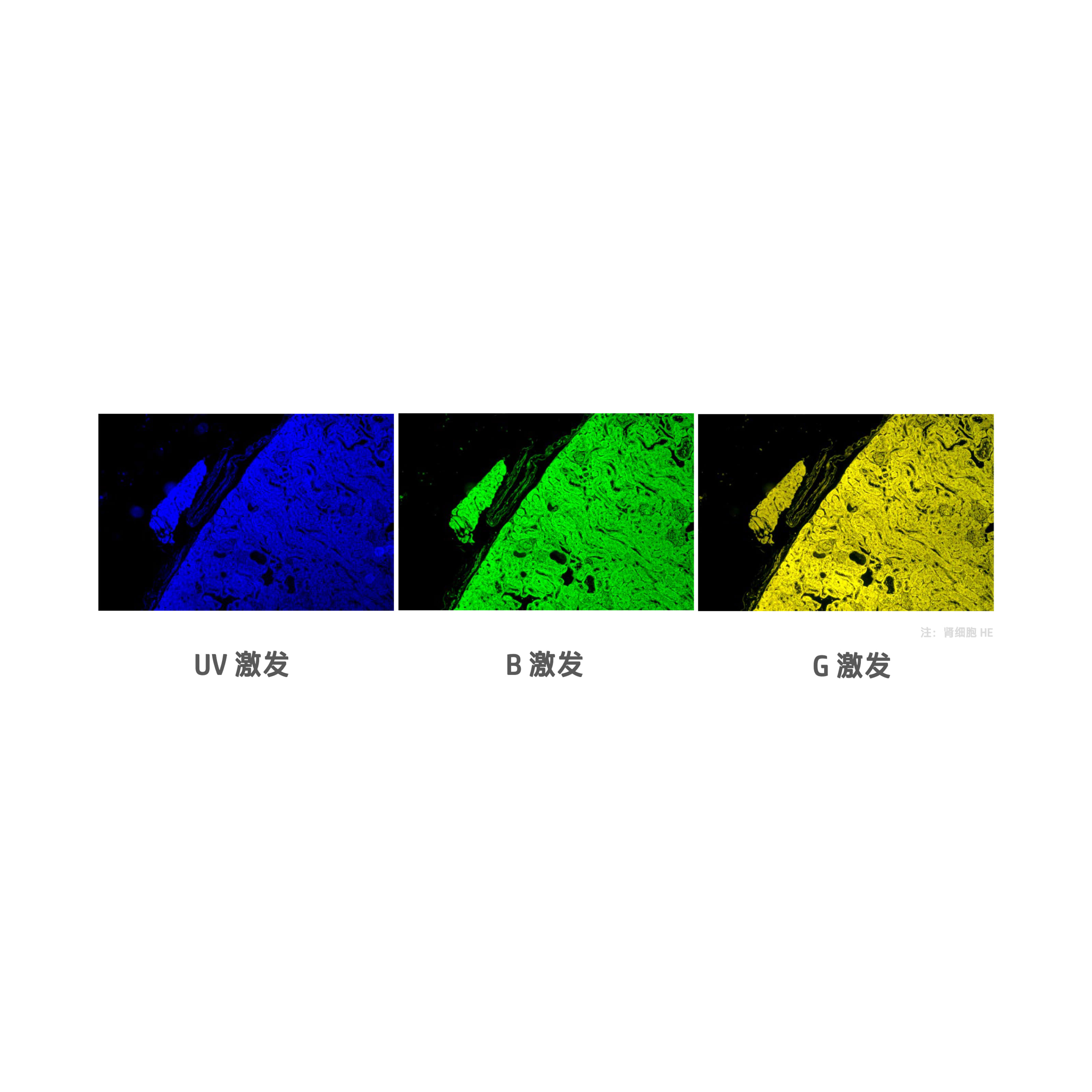

观察并检测细胞、组织切片等生物样品中FITC、GFP、Alexa Fluor 488、TRITC、Cy3、Rhodamine、mCherry、RFP、tdTomato、DsRed、Cy5、Alexa Fluor 647等荧光蛋白或荧光探针标记的结构与表达信号。

五、使用方式/形态

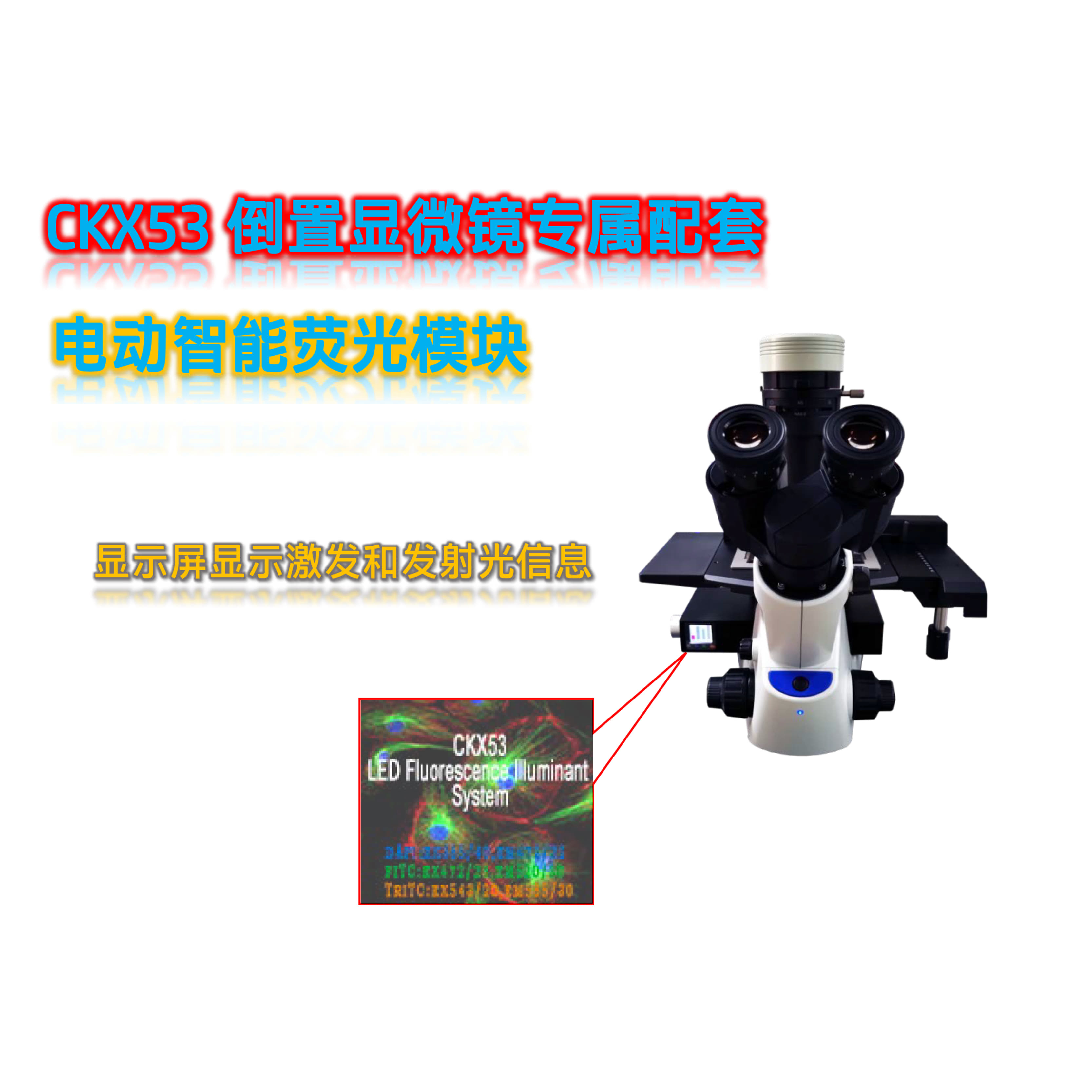

实验室台式显微镜附件（电动加装于奥林巴斯CKX53倒置生物显微镜）。

六、应用领域/行业

生物医学、细胞生物学、生物制药、医学检验、疾病防控，以及高校与科研院所的生命科学研究。
